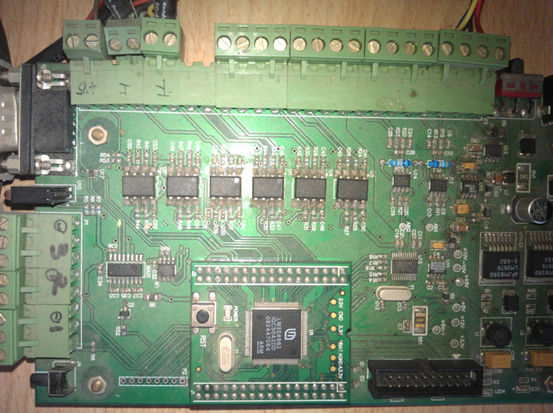

万能材料试验机测控板

数据采集控制板指标

力传感器(1路模拟) 试验力测量范围 0.4%~100%FS(满量程)
试验力示值误差 示值的±0.5%以内
试验力分辨率 最大试验力的±1/300000,全程不分档,且全程分辨率不变
光电编码器(2路数字) 大变形测量范围 10~800mm
大变形示值误差 示值的±1%以内
大变形测量分辨力 0.008mm
位移参数(1路模拟) 位移示值误差 示值的±0.2%以内
位移示值误差 0.015μm
控制参数 力控速率调节范围 0.005~5%FS/s
力控速率控制精度 速率<0.05%FS/s时,为设定值的±2%以内,速率≥0.05%FS/s时,为设定值的±0.5%以内;
变形速率调节范围 0.005~5%FS/s
变形速率控制精度 速率<0.05%FS/s时,为设定值的±2%以内,速率≥0.05位移分辨率%FS/s时,为设定的±0.5%以内;
  试台速率调节范围 0.001~500mm/min
试台速率控制精度 为设定值的±0.2%以内
恒力、恒变形、恒位移控制范围 0.5%~100%FS
恒力、恒变形、恒位移控制精度   设定值≥10%FS时,为设定值的±0.5%以内,设定
  值<10%FS时,为设定值的±1%以内

相关参数

数据采集控制板主要完成从测试台采集各种模拟和数字信号,这些信号包括:

1) 力信号 该信号由 S 型应变片式力传感器输出,为差分模拟信号,幅度由传感器 参数决定及采集控制板采集精度决定;满足美国传力系列S型拉压传感器。

2) 变形信号 该信号由与被测金属同步安装的传感器检测出来,同样为模拟信号,(北钢院引申计 型号:YYU-10/50);该信号由连接于传动系统的光电编码器输出,为脉冲数字信号(2路);

通道数:2组 可接2个编码器。

精度:4倍频。

计数器:16 bits。

最高接收频率:1 MHz。

3) 位移信号,该信号由连接于传动系统的光电编码器输出,为脉冲数字信号; 4)环境温度信号,用于传感器和 AD转换器的补偿;

输入、输出接口

1) 2路24bit A/D 转换器,采样频率分高低两档,低速档采样频率为 10-200SPS,高速档采样频率为200-1300SPS,低速档可以提供更高的精度和信噪比,高速档可以提供更快的数据采集速度,但是噪声比较大,另外需要额外的校准和补偿,能满足表一指标需求。目前用2路,都是路0~3mV输入,档位可调 额外接口:传感器激励信号接口,激励: 使用10伏直流电压,采用2个DB9接口

2) 6路数字输入接口,光电隔离,用于开关量输入,外部DB9接口,其中3路接光电编码器,再增加电源接口 5V~10V,选择一个,采用2个DB9接口

3) 1路232接口, DB9接口连接PC机,或者内部接口接ARM控制板

4) 1路485接口, DB9接口接变频器。

5) 信号灯,电源,其他信号灯4个。可以引导机箱上。立式接插内部接口

6) 按键4个,可以引导机箱上,立式接插内部接口

7) 一个USB 高速接口

8) 一个网络接口

9) 支持设备序列号,加密算法;电源:220V交流输入。
